Греющий кабель для крыши. 7 зон, которые нельзя пропустить

Греющий кабель для крыши нужен не для того, чтобы сделать всю кровлю тёплой. И не для того, чтобы растопить весь снег, который выпал за ночь.

Его задача гораздо точнее: сохранить свободным путь талой воды там, где она может снова замёрзнуть, образовать ледяную пробку, наледь или сосульки.

Это важное различие.

Если начать проект с мысли “надо прогреть крышу”, можно получить огромную площадь, лишний кабель и непонятную схему. Если начать с вопроса “откуда появляется вода и куда она должна уйти”, проект сразу становится понятнее.

На одной крыше достаточно защитить карниз, желоб и водосточную трубу. На другой в систему придётся включить ендову, воронку или отдельный участок ската. Третья вообще требует сначала разобраться с утеплением кровли, потому что снег постоянно подтаивает из-за теплопотерь здания.

Поэтому правильная схема начинается не с покупки бухты кабеля, а с наблюдения за крышей зимой.

Греющий кабель для крыши укладывают не по принципу “чем больше, тем лучше”

У владельца дома часто возникает простая логика: если кабель растапливает лёд, значит больше кабеля даст лучший результат.

На кровле это не работает так прямолинейно.

Система должна создавать путь для воды, а не превращать крышу в большой электрический обогреватель.

Представим скат длиной несколько метров. Верхняя часть всю зиму спокойно лежит под снегом. Наледь возникает только возле карниза, а затем вода попадает в желоб и замерзает в воронке.

Если нагревать весь скат, но оставить холодной водосточную трубу, проблема никуда не исчезнет. Лёд просто переместится ниже.

Поэтому приоритет определяет не размер крыши, а маршрут воды.

Зона 1. Край кровли и карниз

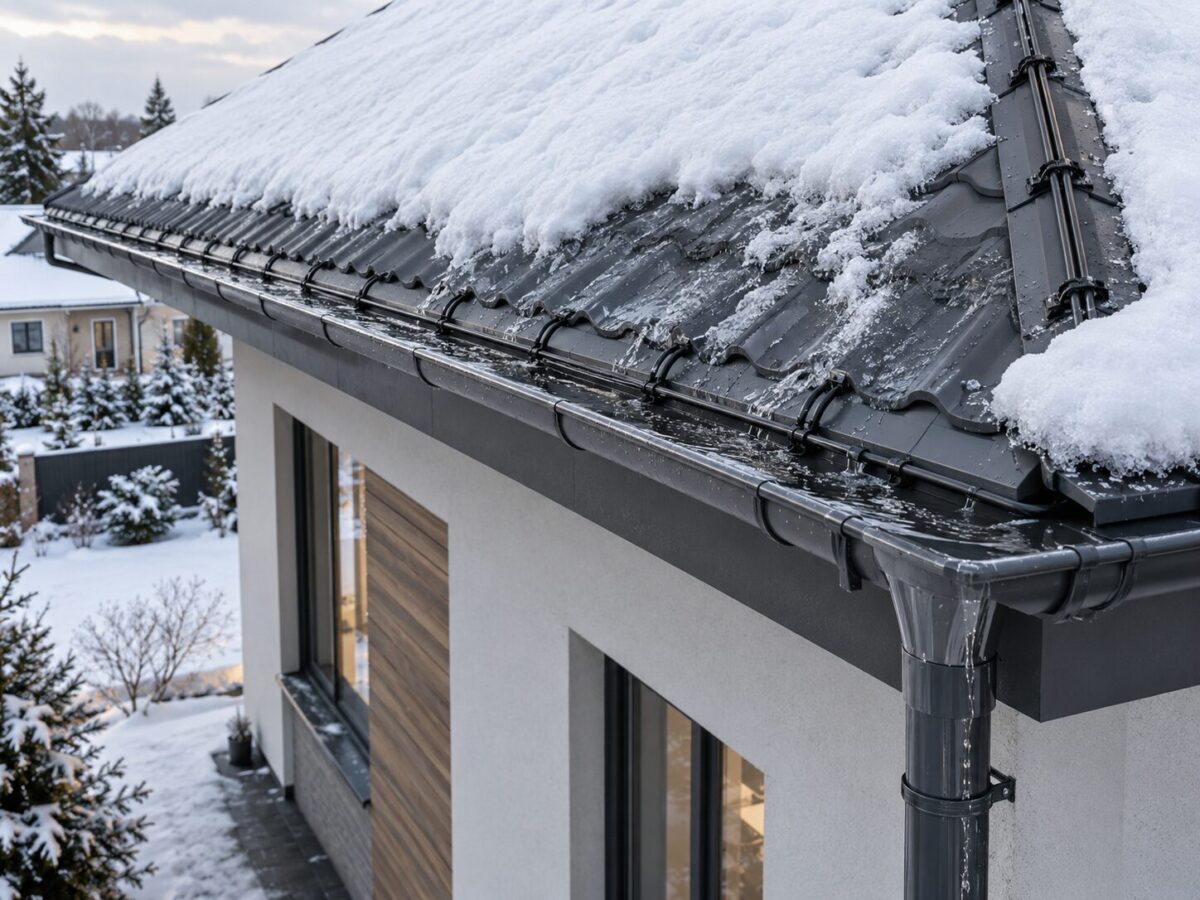

Одна из самых понятных проблемных зон находится там, где заканчивается скат.

Снег на более тёплом участке может подтаивать. Вода стекает вниз и попадает на холодный край кровли.

Здесь она снова замерзает.

Со временем появляется ледяной вал. Следующая порция воды уже не может свободно уйти. Она начинает задерживаться выше, а по краю формируются сосульки.

Поэтому карниз часто входит в систему антиобледенения.

Но даже здесь нельзя просто выбрать произвольную полосу и разложить кабель как получится.

Нужно учитывать конструкцию кровли, материал, расположение желоба и инструкции конкретной нагревательной системы.

Главный смысл этого участка – не “согреть край крыши”, а не дать воде потерять путь к водоотведению.

Зона 2. Водосточный желоб

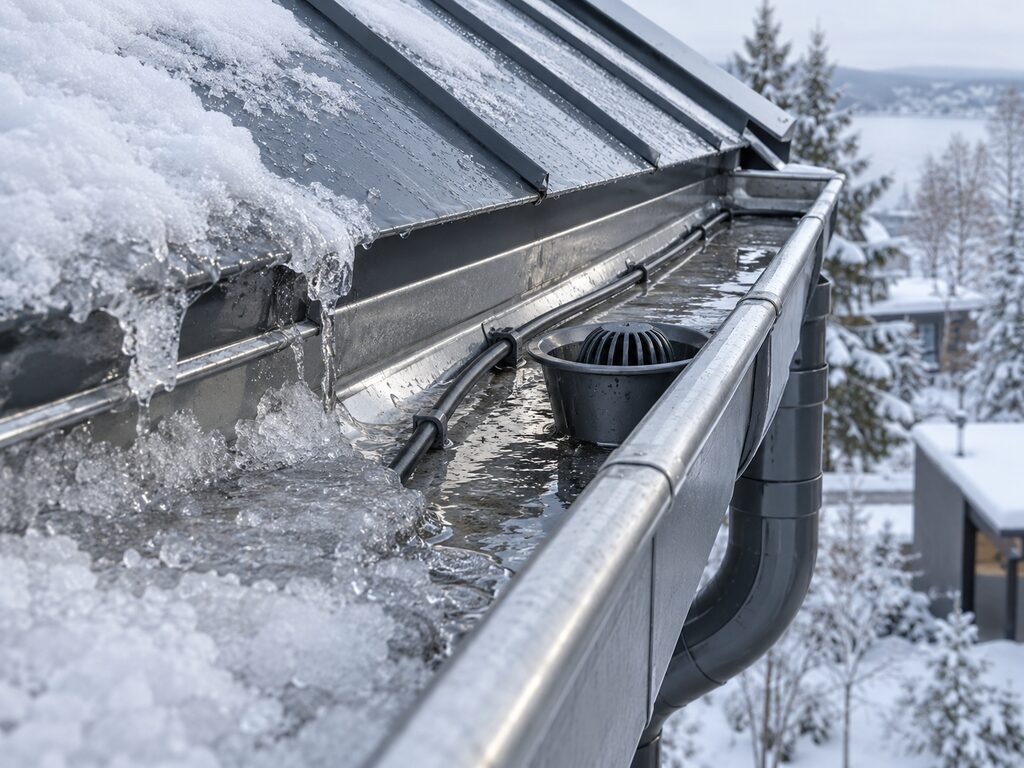

Желоб собирает воду с большой площади ската.

Именно поэтому небольшое количество льда внутри него способно повлиять на работу всей системы.

Если желоб закупорен, вода начинает:

• переливаться через край;
• замерзать на фасаде;
• образовывать сосульки;
• задерживаться возле карниза;
• попадать туда, куда водосток вообще не должен её направлять.

На первый взгляд желоб кажется самым очевидным местом для кабеля. Но его нельзя рассматривать отдельно.

Если вода свободно прошла 10 метров по тёплому желобу и упёрлась в ледяную пробку во входе в трубу, весь предыдущий обогрев мало помогает.

Поэтому после желоба всегда смотрят следующую точку.

Зона 3. Водоприёмная воронка

Воронка выглядит маленькой деталью по сравнению со всей крышей, но именно здесь сходится поток воды.

Сечение уменьшается, направление меняется, а вода должна быстро перейти из горизонтального желоба в вертикальную систему.

Если здесь появляется лёд, проход начинает постепенно сужаться.

Вода продолжает поступать сверху, но уйти уже не может.

Через некоторое время желоб наполняется, появляются переливы и сосульки.

Поэтому воронка требует отдельного внимания в проекте.

Это хороший пример того, почему нельзя считать систему только по длине желоба. Один небольшой узел может оказаться важнее нескольких метров прямого участка.

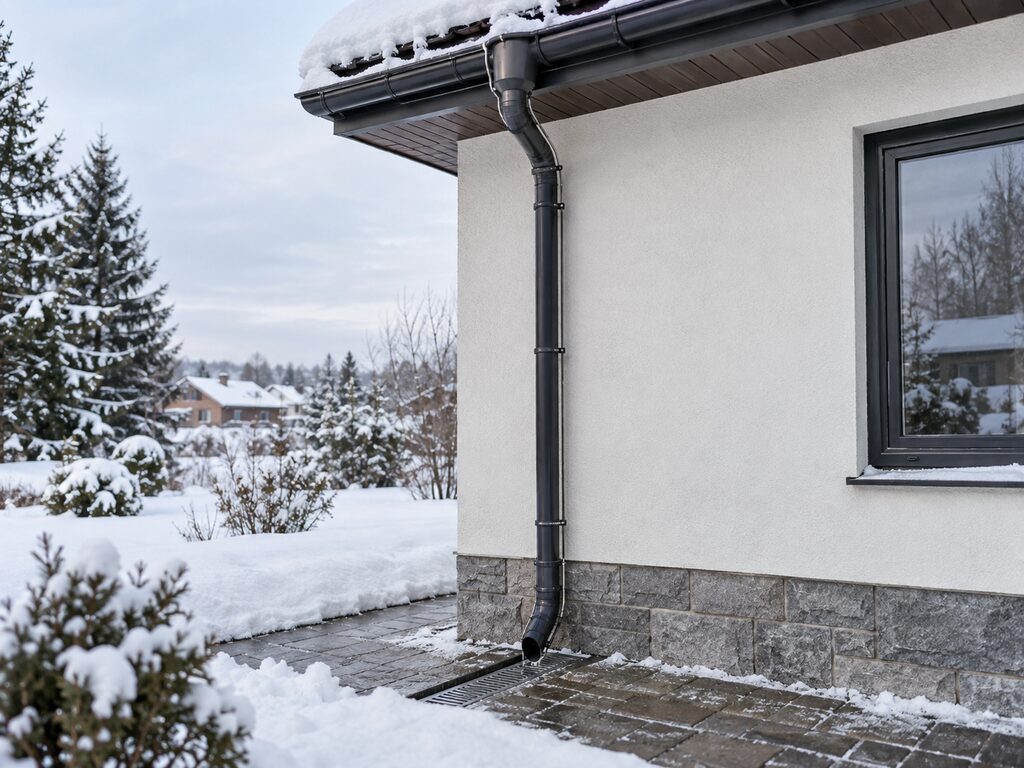

Зона 4. Водосточная труба

Вот здесь часто и заканчивается слишком упрощённый проект.

Желоб нагревается, снег тает, воронка свободна. Вода попадает внутрь вертикальной трубы.

А дальше труба холодная.

Если температура позволяет воде снова замёрзнуть, пробка появляется уже внутри.

Снаружи некоторое время всё выглядит нормально. Потом вода начинает накапливаться выше.

Поэтому водосточная труба должна рассматриваться как продолжение маршрута талой воды.

Не существует полезного принципа “обогреть желоб, а дальше вода как-нибудь уйдёт”.

Нужно точно понимать, куда она уходит после воронки и что происходит на всём пути.

Зона 5. Нижний выход водосточной трубы

Это место вообще легко забыть.

Кабель провели по кровле.

Защитили желоб.

Прошли воронку.

Спустились по трубе.

А возле земли вода попадает в холодную зону и снова превращается в лёд.

Если выход водостока заблокирован, система опять перестаёт выполнять свою основную задачу.

Поэтому конечная точка важна не меньше начальной.

Нужно понимать, куда поступает вода:

в ливневую систему;

в открытый лоток;

на отмостку;

в дренаж;

на поверхность участка.

Если дальше находится холодный узел, который зимой регулярно замерзает, его нельзя игнорировать только потому, что он формально уже не относится к крыше.

Зона 6. Ендова

Ендова собирает воду сразу с двух участков кровли.

Во время снеготаяния здесь может проходить заметный поток.

Одновременно геометрия ендовы способствует накоплению снега.

Поэтому на некоторых крышах это отдельная зона риска.

Но наличие ендовы само по себе не означает, что туда обязательно нужно добавлять кабель.

Нужно смотреть на конкретную крышу.

Есть ли там наледь?

Задерживается ли вода?

Как долго лежит снег?

Куда дальше уходит поток?

На одном доме ендова всю зиму работает нормально. На другом именно здесь начинается ледяная проблема.

Решение должно следовать за реальной эксплуатацией.

Зона 7. Участок ската перед водостоком

Иногда проблема находится выше карниза.

На определённом участке вода начинает замерзать ещё до того, как попадает в желоб.

Это может быть связано с геометрией кровли, снегом, затенением или температурными условиями конкретного объекта.

В таком случае система может включать часть ската.

Но снова важна причина.

Нельзя взять универсальную картинку из интернета и перенести её на любой дом.

У разных крыш разная конфигурация:

простые двускатные;

ломаные;

многоуровневые;

с ендовами;

с мансардными окнами;

с несколькими системами водоотведения.

Поэтому схема кабеля должна соответствовать конкретной поверхности.

Где точно не стоит начинать проект

Не стоит начинать с фразы:

“Дом 180 квадратов, сколько метров кабеля мне купить?”

Площадь дома почти ничего не говорит о системе антиобледенения.

Даже площадь крыши сама по себе не даёт ответа.

Два одинаковых дома могут иметь совершенно разные проблемы.

У первого хорошо утеплённая кровля, короткий карниз и простая система водостока.

У второго снег постоянно подтаивает, есть длинная ендова, несколько воронок и затенённая сторона.

Квадратные метры одинаковые.

Задача разная.

Сначала посмотрите, где лёд появляется в реальности

Если дом уже пережил хотя бы одну зиму, это огромный источник информации.

Не нужно гадать.

Сделайте фотографии проблемных мест после снегопада, во время оттепели и после повторного похолодания.

Отметьте:

где первым появляется сосулька;

где образуется ледяной вал;

где желоб переполняется;

в какой трубе появляется пробка;

где вода выходит наружу;

какая сторона крыши остаётся холодной дольше.

Так получается реальная карта проблемы.

Она полезнее абстрактной схемы “типовой крыши”.

Почему статья про мощность не отвечает на вопрос размещения

На Business Arena уже есть отдельный материал о том, как рассчитывают мощность кабеля xLayder для кровли.

Это другой этап проекта.

Сначала нужно понять, где должна находиться система.

Только потом имеет смысл рассчитывать её параметры.

Если неправильно выбрана сама зона, точный расчёт мощности не исправит ошибку.

Можно идеально рассчитать кабель для желоба и забыть про водосточную трубу.

Математика будет правильной.

Система в целом – нет.

Что официально предлагает CALEO для кровли и водостоков

У CALEO есть отдельная категория греющего кабеля для кровли и водостоков.

В актуальном каталоге представлены, в частности, саморегулируемые экранированные кабели xLayder, предназначенные для задач обогрева кровель, водостоков и труб.

Например, в официальном каталоге CALEO для xLayder EHL30-2CR RST и EHL40-2CR RST указано применение для кровли и водостоков.

Но это не означает, что любую модель линейки можно применять одинаково.

У каждого конкретного изделия есть собственные характеристики и область применения.

Поэтому после определения зон нужно открыть карточку конкретной модели и проверить:

назначение;

условия монтажа;

электрические характеристики;

требования к подключению;

ограничения производителя.

Не стоит переносить характеристики одной модели на соседнюю только потому, что обе называются xLayder.

Саморегулирующийся кабель не проектирует крышу за владельца

Название звучит заманчиво.

“Саморегулирующийся” легко понять как “сам всё решит”.

На самом деле свойство относится к работе самого нагревательного кабеля.

Это не означает, что можно случайным образом проложить его по кровле.

По-прежнему нужно правильно определить зоны.

По-прежнему нужно учитывать крепление.

По-прежнему нужно решить вопрос водоотведения.

По-прежнему нужна правильная электрическая часть.

Саморегуляция не исправляет ситуацию, когда кабель лежит не там, где появляется лёд.

Почему механическая очистка и кабель решают разные задачи

Лопата, скребок и очистка снега удаляют уже накопившуюся массу.

Система антиобледенения работает по другой логике.

Она помогает сохранить рабочими критичные зоны во время таяния и повторного замерзания воды.

Это не одно и то же.

На крыше может лежать нормальный слой снега, который вообще не нужно срочно растапливать.

При этом небольшой участок водостока уже способен начать замерзать.

Поэтому задача системы не обязательно состоит в том, чтобы сделать кровлю визуально чистой.

Важнее, чтобы вода могла уйти.

Что происходит, если греть только место, где видна сосулька

Это типичная реакция.

Человек видит сосульки на конкретном участке карниза и решает положить кабель ровно там.

Но сосулька – это конечный результат.

Вода могла прийти из совершенно другого места.

Поэтому нужно проследить путь назад:

от сосульки к краю;

от края к желобу;

от желоба к скату;

от ската к месту таяния.

Иногда оказывается, что видимая проблема находится ниже настоящей причины.

Такой анализ позволяет не бороться только с симптомом.

Навес и основная кровля могут потребовать разного подхода

У дома может быть отдельный навес, козырёк, пристройка или терраса.

Они находятся рядом, но работают в других условиях.

У них другая высота.

Другой уклон.

Другая система водоотведения.

Другая степень затенения.

Поэтому нельзя автоматически подключать все поверхности к одной схеме.

Если на одном навесе регулярно образуются ледяные глыбы, а основная крыша работает нормально, задача может быть локальной.

И наоборот.

Большая кровля может требовать несколько зон управления.

Почему опыт других наружных зон полезен, но не является схемой для крыши

В зимних системах есть общий принцип: нагрев должен защищать конкретную зону риска, а не работать ради самого факта нагрева.

Похожая логика видна в материале Business Arena о том, как решали проблему холодного тамбура с помощью системы CALEO.

Сам объект совершенно другой.

Но принцип тот же: сначала определяется проблемная зона, потом под неё подбирается решение.

Переносить с тамбура техническую схему на крышу нельзя.

Переносить метод мышления – можно.

Не забудьте про снегозадержание и механические нагрузки

Кабель находится на открытой кровле не в лабораторных условиях.

На него воздействуют снег, лёд, вода и движение снежной массы.

Поэтому при проектировании нужно смотреть на всю конструкцию крыши.

Если по скату может сходить тяжёлый пласт снега, это уже отдельный фактор.

Крепление кабеля, его расположение и взаимодействие с другими элементами кровли должны соответствовать требованиям конкретной системы и конструкции здания.

Нельзя считать кабель независимым от остальной кровли.

Электрическую часть нельзя оставлять “на потом”

Иногда сначала рисуют кабель по всей крыше, а потом начинают считать нагрузку.

Лучше наоборот.

После определения рабочих зон нужно проверить электрическую часть проекта до монтажа.

Важны:

• суммарная нагрузка;
• схема питания;
• защитные устройства;
• место управления;
• разделение на зоны;
• условия эксплуатации оборудования.

На большом объекте несколько разных зон могут работать независимо.

Например, северная сторона крыши и солнечная сторона оказываются в разных условиях.

Разделение определяется проектом, а не только удобством электрика.

Ручное включение выглядит проще, чем работает зимой

Представим декабрьскую ночь.

Снег пошёл в два часа.

К четырём температура поднялась ближе к нулю.

Снег начал подтаивать.

В семь утра владелец дома заметил сосульки и включил кабель.

Формально система есть.

Практически она начала работать уже после начала образования льда.

Поэтому способ управления нужно продумать заранее.

Для простого частного объекта решение может быть одним.

Для коммерческого здания с большой крышей – другим.

Главное, чтобы управление соответствовало реальным условиям эксплуатации.

Когда нужно остановиться и сначала заняться самой крышей

Если на кровле постоянно тает снег даже в устойчивый мороз, стоит проверить, откуда берётся тепло.

Система антиобледенения не должна становиться способом бесконечно компенсировать строительную проблему.

Если причина в больших теплопотерях через кровлю, сначала нужно оценить утепление.

Это может уменьшить образование талой воды и нагрузку на антиобледенительную систему.

То есть кабель не заменяет нормальную конструкцию здания.

Он решает свою задачу.

7 вопросов перед покупкой греющего кабеля

Перед заказом оборудования стоит ответить хотя бы на эти вопросы:

1. Где на крыше реально появляется наледь?
2. Откуда к этому месту приходит вода?
3. Куда вода должна уйти дальше?
4. Какие желоба, воронки и трубы входят в этот маршрут?
5. Есть ли ендовы или отдельные проблемные участки ската?
6. Какая конкретная модель кабеля предназначена для этой задачи?
7. Как будет выполнено питание, управление и обслуживание системы?

Если первые четыре ответа пока неизвестны, выбирать метраж рано.

Как выглядит нормальная схема до монтажа

До покупки полезно иметь хотя бы простой план кровли.

Не обязательно сложный инженерный чертёж на первом этапе.

Нужно видеть:

скаты;

карнизы;

желоба;

воронки;

водосточные трубы;

ендовы;

нижние точки;

места образования льда;

направление движения воды.

После этого становится понятно, почему система редко является одной случайной линией кабеля.

Она повторяет логику водоотведения.

Почему кабель возле сосулек ещё не означает, что система спроектирована

Визуально всё может выглядеть убедительно.

Кабель есть.

Карниз нагревается.

Лёд тает.

Но если талая вода после этого замерзает в трубе, система просто переносит проблему.

Поэтому хороший результат нужно оценивать не по отсутствию снега возле кабеля, а по работе всего маршрута.

Вода должна:

появиться после таяния;

попасть в желоб;

пройти через воронку;

спуститься по трубе;

покинуть систему.

Если один этап нарушен, цепочка не работает полностью.

Что подготовить для специалиста

Если проект делает монтажная организация, не стоит ограничиваться фотографией дома с улицы.

Полезно предоставить:

план кровли;

размеры скатов и водостоков;

фотографии наледи прошлой зимой;

расположение желобов и труб;

информацию о кровельном материале;

точки электропитания;

данные о существующей системе водоотведения.

Чем лучше исходные данные, тем меньше вероятность, что решение будет строиться на предположениях.

Когда локальная система лучше большой

Не всякая крыша требует большого проекта.

Если лёд появляется только на коротком участке навеса, а остальные зоны работают нормально, локальное решение может быть разумнее.

Если проблема охватывает несколько скатов и водостоков, локальный кабель возле одной сосульки уже не помогает.

Поэтому размер системы должен следовать за реальной проблемой.

Не наоборот.

Самая полезная мысль перед монтажом

Греющий кабель для крыши прокладывают не там, где его проще закрепить, а там, где нужно сохранить движение талой воды.

Это меняет весь подход.

Вместо вопроса:

“Сколько метров кабеля нужно на мою крышу?”

появляется правильная последовательность:

где тает снег;

куда идёт вода;

где она снова замерзает;

какие элементы соединяют эти точки;

какая система официально предназначена для такого применения.

И только после этого появляется метраж.

Такой подход обычно защищает и от лишней покупки кабеля, и от противоположной ошибки, когда нагрели только видимый участок, а ледяная пробка появилась на метр ниже.

Крыша, карниз, желоб, воронка и водосточная труба зимой работают как одна система. Поэтому и антиобледенение нужно проектировать не отдельными случайными кусками, а по всему критичному маршруту воды.
