Обогрев плоской кровли редко нужен для того, чтобы растопить весь снег на крыше. Намного чаще задача локальная: не дать замёрзнуть воде возле водосточной воронки и сохранить рабочим путь, по которому талая вода должна уйти с кровли.
Именно здесь многие проекты становятся слишком дорогими или, наоборот, бесполезными.
Можно разложить кабель на большой площади, добиться красивой мокрой зоны среди снега и всё равно получить лёд вокруг воронки. Можно нагреть саму воронку, но оставить холодным участок до неё. Тогда вода просто не дойдёт до точки отвода.
Плоская кровля работает не как сковорода, которую нужно прогреть целиком. Это поверхность с уклонами, низкими точками, воронками и системой отвода воды.
Поэтому правильный вопрос звучит не так:
“Сколько квадратных метров крыши надо греть?”
А так:
“Как вода проходит от места таяния до воронки и дальше?”
Почему плоская кровля ведёт себя иначе, чем скатная
На скатной крыше направление движения воды обычно видно сразу. Вода идёт вниз к карнизу, попадает в желоб, затем в водосточную трубу.
У плоской кровли уклон значительно менее очевиден.
Визуально поверхность может казаться почти горизонтальной, но по проекту вода должна уходить к одной или нескольким воронкам.
Если уклон выполнен правильно, вода постепенно собирается в нужных точках.
Если есть просадка, локальная неровность или засор, появляется застойная зона.
Зимой это особенно важно.
Вода после оттепели может несколько часов стоять в небольшой низине. Затем температура падает, и эта зона превращается в лёд.
Следующая порция талой воды уже течёт по изменённому рельефу.
Поэтому на плоской кровле нельзя рассматривать только нагревательный элемент. Нужно одновременно понимать геометрию самой поверхности.

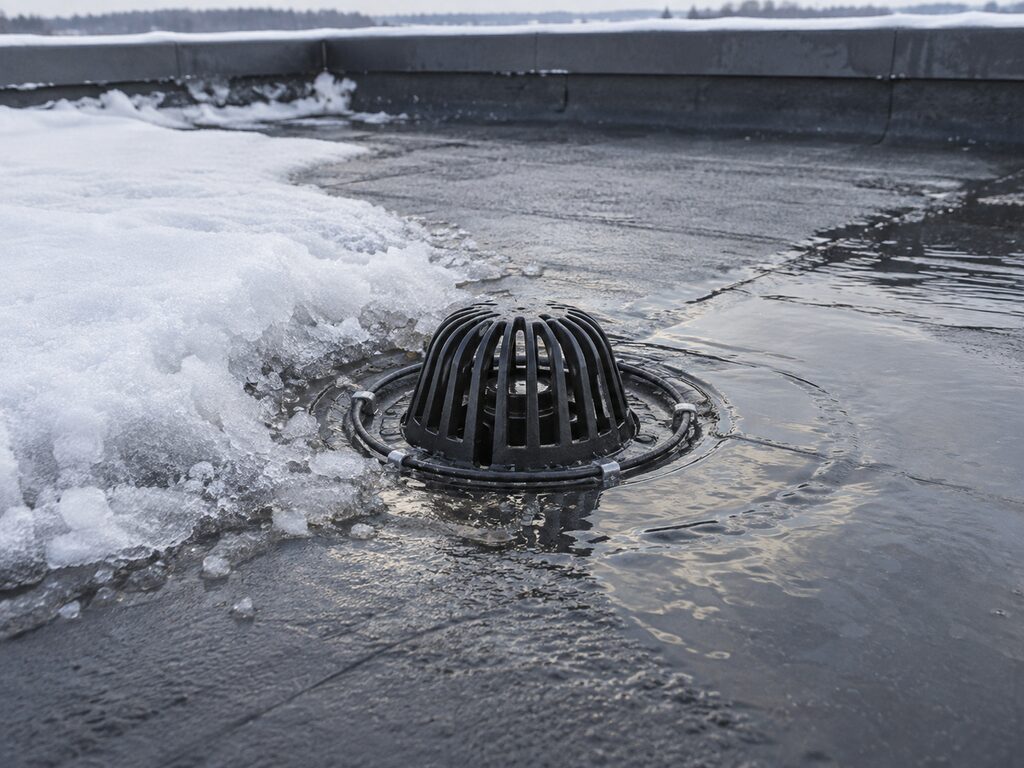

Обогрев плоской кровли начинается с водосточной воронки
Воронка – это ключевой узел внутреннего водостока.
Она принимает воду с определённой площади кровли и направляет её дальше в систему.
Если вход в воронку заблокирован льдом, вся расположенная выше система фактически перестаёт работать.
Вода продолжает появляться.
Но уйти ей некуда.
В результате вокруг воронки растёт ледяная зона, а вода начинает искать другой путь.
На плоской кровле это неприятнее, чем обычная сосулька.
Вода может:
- накапливаться на поверхности;
- уходить к парапету;
- затекать в швы;
- создавать дополнительную нагрузку;
- повторно замерзать слоями;
- попадать в участки, которые вообще не рассчитаны на постоянный застой воды.
Поэтому воронка должна рассматриваться не как небольшая деталь, а как критическая точка всей системы.
Ошибка 1. Греть большую площадь, но не учитывать путь воды
Самая очевидная ошибка выглядит эффектно.
На крыше делают широкую нагреваемую зону. Снег действительно тает. Визуально система работает.
Но вода идёт к воронке через необогреваемый участок.
Именно там появляется лёд.
Получается парадокс: чем эффективнее тает снег сверху, тем больше воды поступает в холодную точку ниже.
Поэтому контур обогрева должен быть логически связан с водоотводом.
Если между нагреваемой площадью и воронкой остаётся холодный разрыв, его нужно оценивать отдельно.
Ошибка 2. Обогревать только саму воронку
Это противоположная крайность.
Кажется, что достаточно защитить отверстие водостока.
Но если вода не может дойти до него, тёплая воронка ничего не решает.
Представим, что воронка расположена в низкой точке крыши.
Вокруг неё лежит снег.
За метр до неё образовалась ледяная перемычка.
Воронка свободна.
Но вода остановилась раньше.
Именно поэтому правильная система должна обеспечивать не просто тёплый узел, а доступ воды к этому узлу.
Иногда это короткая дорожка.
Иногда более широкая зона.
Конкретная конфигурация зависит от крыши.
Ошибка 3. Не учитывать внутренний водосток ниже кровли
Вода попала в воронку.
Кажется, проблема решена.
Но дальше она идёт по трубе.
Если участок внутреннего водостока проходит через холодную зону или в системе есть место, где вода снова может замёрзнуть, ледяная пробка просто сместится вниз.
Поэтому в проекте нужно понимать не только верхнюю часть воронки.
Важно знать:
- куда идёт труба;
- проходит ли она через тёплое помещение;
- есть ли холодные участки;
- где расположен выпуск;
- куда вода поступает дальше.
Это тот же принцип, который работает на скатной кровле: нагревать нужно не видимую проблему, а критичный маршрут воды.
Ошибка 4. Игнорировать локальные лужи
На плоской крыше небольшая лужа летом выглядит безобидно.
Зимой она становится маркером.
Если после дождя или таяния вода регулярно остаётся в одном месте, значит поверхность имеет локальную низкую точку или вода плохо уходит.
При отрицательной температуре эта лужа превращается в лёд.
Поэтому осмотр крыши лучше проводить не только зимой.
Летние и осенние фотографии после дождя могут показать будущие зимние проблемные зоны.
Если вода стоит далеко от воронки, сам обогрев воронки не исправит геометрию кровли.
Сначала нужно понять причину застоя.
Ошибка 5. Пытаться исправить кабелем неправильный уклон
Греющий кабель может растопить лёд.
Он не может изменить уклон поверхности.
Если кровля выполнена так, что вода собирается не там, где предусмотрена воронка, система будет постоянно бороться с последствиями строительной проблемы.
Это дорого и технически нелогично.
Перед проектированием обогрева нужно убедиться, что:
- вода действительно идёт к воронке;
- нет выраженных обратных уклонов;
- поверхность не просела;
- водосточный узел расположен в рабочей низкой точке;
- нет постоянного застоя из-за дефекта основания.
Иногда ремонт кровли даёт больше, чем увеличение мощности системы антиобледенения.
Ошибка 6. Оставить воронку без обслуживания
Даже хорошо спроектированный обогрев не отменяет обычное обслуживание.
Воронка может забиваться:
- листьями;
- мусором;
- ветками;
- элементами кровельного материала;
- грязью.
Если проход физически заблокирован, нагрев не заставит воду пройти через мусор.
Поэтому перед зимним сезоном водоприёмные точки нужно проверять.
Особенно если рядом растут деревья или кровля собирает много мусора.
Система антиобледенения и чистая воронка работают вместе.
Одно не заменяет другое.
Ошибка 7. Проектировать без понимания материала кровли
Плоские кровли бывают разными.
На объекте может использоваться мембрана, битумное покрытие или другая система.
Это влияет на монтаж и требования к креплению.
Нельзя взять схему установки кабеля с одной поверхности и автоматически перенести на другую.
Кабель должен быть не только подходящим по мощности и назначению.
Способ его монтажа должен быть совместим с конструкцией конкретной кровли.
Самодельное крепление, которое повреждает гидроизоляцию, способно создать проблему серьёзнее наледи.
Поэтому любые точки фиксации нужно рассматривать вместе с кровельной системой.
Что официально подтверждает CALEO
У CALEO есть специализированные решения xLayder, для которых производитель прямо указывает применение для обогрева труб, кровли и водостоков.
Например, xLayder EHL30-2CR RST относится к саморегулирующимся экранированным кабелям и на официальной странице указан в том числе для обогрева водостоков и кровли.
Это позволяет использовать технические характеристики именно конкретного продукта при проектировании.
Но из этого нельзя делать вывод, что любая схема укладки на плоской кровле автоматически правильная.
Производитель подтверждает область применения кабеля.
Геометрию конкретной кровли всё равно нужно проектировать отдельно.
Чем эта задача отличается от расчёта мощности
На Business Arena уже есть подробный материал о том, как рассчитывают мощность кабеля xLayder для кровли.
Но мощность – это второй шаг.
Первый шаг – понять, какую зону вообще нужно защищать.
Именно на плоской крыше это особенно важно.
Можно идеально рассчитать мощность кабеля и ошибиться с зоной его установки.
Тогда математически правильная система окажется практически бесполезной.
Поэтому порядок должен быть таким:
сначала вода;
потом зоны риска;
затем кабель;
после этого мощность и электрическая часть.
Не наоборот.
Где обычно находится зона риска вокруг воронки
Универсального радиуса нет.
Нельзя сказать, что вокруг любой воронки нужно нагреть ровно метр, два или три.
Размер зависит от:
- площади водосбора;
- уклона;
- количества снега;
- расположения воронки;
- климатических условий;
- конструкции кровли;
- фактического места образования льда.
На одной крыше достаточно небольшой локальной зоны.
На другой воронка находится далеко от участка, где начинается таяние, и требуется обеспечить целый маршрут.
Поэтому лучше использовать реальную историю объекта.
Если зимой вокруг воронки постоянно появляется ледяной круг диаметром несколько метров, это важная информация для проекта.
Как наблюдать за плоской кровлей зимой
Не нужно сразу ждать аварии.
Во время первого снегопада можно посмотреть, как ведёт себя поверхность.
Особенно полезны периоды около нуля.
Обратите внимание:
- где снег начинает таять первым;
- куда идёт вода;
- где она задерживается;
- вокруг какой воронки снег исчезает быстрее;
- где образуется ледяная корка;
- какие зоны остаются мокрыми перед похолоданием.
Фотографии с одной точки в разные дни дают очень полезную картину.
Так можно увидеть маршрут воды, который летом совершенно неочевиден.
Почему проблема часто возникает именно около нуля
Сильный стабильный мороз не всегда является самым опасным режимом.
Если температура долго держится значительно ниже нуля, снег может просто лежать.
Критичные ситуации часто происходят при переходах:
днём плюс;
вечером ноль;
ночью минус.
Снег успевает частично растаять.
Вода идёт к воронке.
Затем снова замерзает.
Несколько таких циклов постепенно создают ледяную массу.
Поэтому система антиобледенения работает именно с переходными условиями, а не только с экстремальным морозом.
Почему автоматика на плоской кровле особенно полезна
Ручное включение всегда зависит от человека.
Кто-то должен:
заметить снег;
оценить температуру;
включить систему;
не забыть выключить.
На небольшом частном объекте это ещё можно представить.
На коммерческом здании, складе или офисе логика становится неудобной.
Снег может начаться ночью.
Оттепель – в выходной.
Температура может несколько раз пройти через ноль за сутки.
Поэтому управление должно соответствовать реальному режиму объекта.
Но состав автоматики нельзя назначать абстрактно.
Он подбирается под конкретную систему и проект.
Почему вся площадь крыши обычно не должна быть чистой от снега
Это важный психологический момент.
Владелец включает систему и ожидает увидеть чёрную сухую кровлю посреди снега.
Но это не обязательно правильный результат.
Снег сам по себе на крыше не всегда проблема.
Проблема – когда талая вода не может уйти.

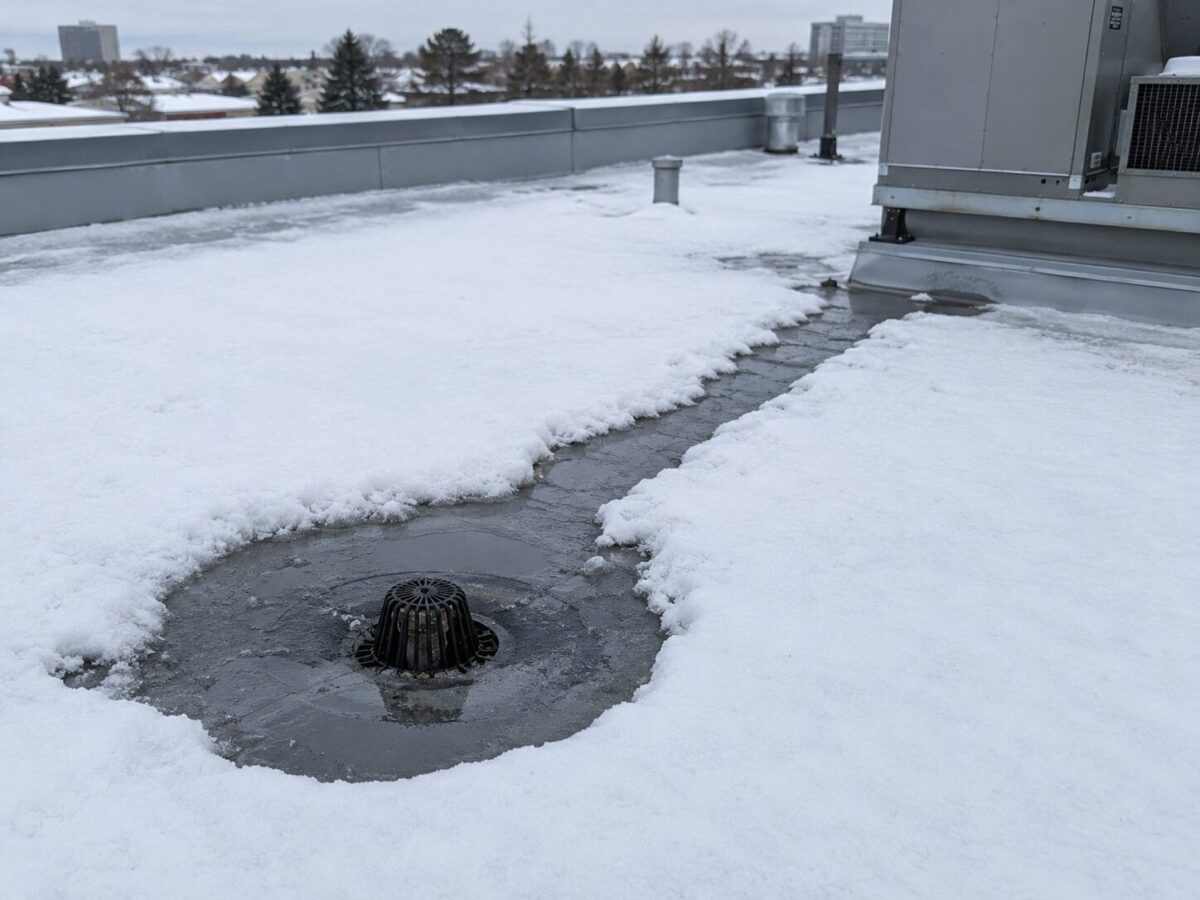

Поэтому рабочая система может выглядеть так:
большая часть кровли спокойно покрыта снегом;
возле воронки и на пути к ней вода свободно уходит;
ледяной пробки нет.
С точки зрения задачи это нормальный результат.
Не нужно тратить энергию на растапливание снега там, где он никому не мешает.
Парапет не должен становиться запасным водостоком
Если воронка заблокирована, вода начинает искать другие направления.
На плоской кровле это может означать движение к парапету.
Если конструкция не рассчитана на такой режим, появляются новые риски.
Поэтому наличие воды возле края кровли – сигнал, что основной водоотвод работает неправильно.
Не нужно сразу ставить кабель вдоль всего парапета.
Сначала нужно понять, почему вода вообще туда пришла.
Иногда причина – лёд вокруг воронки.
Иногда засор.
Иногда неправильный уклон.
Лечение зависит от причины.
Воронок может быть несколько
На большой кровле редко существует одна единственная точка отвода.
Разные участки поверхности могут работать с разными воронками.
Поэтому нельзя смотреть на крышу как на одну зону.
Полезнее разделить её на водосборы.
Для каждой зоны определить:
- свою воронку;
- направление уклона;
- место возможного застоя;
- фактическое поведение зимой.
Иногда выясняется, что одна воронка работает идеально, а другая регулярно замерзает.
Нет необходимости автоматически переделывать всю систему одинаково.
Что делать, если одна воронка постоянно проблемная
Если проблема повторяется несколько зим, нужно искать системную причину.
Не просто увеличивать нагрев.
Проверьте:
- чистоту воронки;
- состояние гидроизоляции;
- уклон вокруг неё;
- положение относительно низкой точки;
- внутренний водосток;
- температуру участка трубы;
- наличие постоянного застоя;
- состояние существующего кабеля.
Если проблема находится в геометрии кровли, новый кабель не заменит ремонт.
Если геометрия нормальная, но вода замерзает в конкретной точке, тогда локальная защита уже выглядит логичнее.
Может ли вода замёрзнуть ниже воронки
Да.
Это как раз одна из причин проверять всю цепочку.
Воронка – начало внутреннего водостока, а не его конец.
После неё вода попадает в трубу.
Если труба находится в тёплой части здания, риск ниже.
Если есть холодная зона, технический этаж или другой участок с отрицательной температурой, ситуацию нужно оценивать отдельно.
Лёд внутри трубы может быть сложнее обнаружить, чем лёд на поверхности крыши.
Сверху кажется, что воронка свободна.
Но уровень воды вокруг неё всё равно растёт.
Это повод проверять систему ниже.
Почему “обогрев воронки” и “обогрев плоской кровли” не одно и то же
Обогрев воронки – это защита конкретного узла.
Обогрев плоской кровли – более широкая задача.
Она может включать:
- подход воды к воронке;
- саму воронку;
- внутренний водосток;
- отдельные застойные участки.
Поэтому пользователь, который ищет “подогрев воронки”, может решить только часть проблемы.
Если лёд формируется в метре от неё, воронка останется тёплой и пустой.
Нужно смотреть на систему целиком.
Как составить предварительную карту
Возьмите план кровли.
Отметьте:
- Все воронки.
- Направления уклонов.
- Низкие точки.
- Места застоя воды после дождя.
- Зоны зимней наледи.
- Трассу внутреннего водостока.
- Технические помещения ниже кровли.
- Места, где кабель можно безопасно разместить в соответствии с проектом.
Эта карта намного полезнее простой площади крыши.
Именно она показывает, где система действительно нужна.
Почему бизнес-объекту особенно важен контроль
Для частного дома проблема неприятная.
Для коммерческого здания она может иметь ещё и эксплуатационную цену.
Если водоотвод работает плохо, техническая служба вынуждена постоянно контролировать крышу.
После каждого снегопада кто-то должен подниматься наверх.
Чистить лёд.
Проверять воронки.
Следить за водой.
На большом объекте это уже постоянная операционная задача.
Поэтому правильная система антиобледенения может рассматриваться не только как отопительное оборудование, но и как способ уменьшить количество аварийных зимних вмешательств.
Нельзя забывать о доступе для обслуживания
Кабель не должен мешать чистить воронку.
Это простой, но важный принцип.
Если после монтажа невозможно:
снять защитную решётку;
удалить мусор;
осмотреть воронку;
провести ремонт;
система становится неудобной.
Поэтому расположение кабеля нужно согласовывать с обслуживанием узла.
Кровля живёт годами.
Воронку придётся проверять многократно.
Проект должен это учитывать.
Что фотографировать до и после монтажа
До установки полезны снимки:
- общего плана кровли;
- каждой воронки;
- участков застоя;
- состояния покрытия;
- внутреннего водостока, если он доступен.
После монтажа:
- трассу кабеля;
- точки крепления;
- путь к воронке;
- место подключения;
- расположение датчиков, если они используются.
Через несколько лет это будет значительно полезнее памяти монтажника.
Когда локального обогрева достаточно
Локальная система логична, если:
- уклоны работают нормально;
- вода идёт к одной понятной точке;
- лёд появляется только вокруг воронки;
- внутренняя труба находится в безопасной температуре;
- других застойных зон нет.
В этом случае нет необходимости греть большую площадь.
Когда одной воронки мало
Более широкий проект нужен, если:
- вода замерзает ещё до воронки;
- есть несколько застойных зон;
- уклон длинный;
- рядом несколько водосборов;
- внутренний водосток имеет холодный участок;
- лёд регулярно образуется по всей трассе воды.
Тогда нужно рассматривать всю цепочку.
Как эта тема связана с обычной скатной кровлей
Принцип тот же, геометрия другая.
На скатной крыше критичный путь выглядит так:
скат – карниз – желоб – воронка – труба.
На плоской:
поверхность – локальный уклон – водоприёмная воронка – внутренний водосток.
В обоих случаях кабель нужен не ради самого нагрева.
Он нужен ради сохранения пути воды.
Именно поэтому перед расчётом стоит сначала разобраться, какие зоны крыши вообще имеет смысл включать в систему антиобледенения, а уже затем переходить к мощности и конкретному оборудованию.
Проверка проекта перед закупкой
Перед заказом оборудования попробуйте ответить без догадок:
Где возникает талая вода?
Как она идёт к воронке?
Где образуется лёд?
Что происходит ниже воронки?
Есть ли локальные лужи?
Работает ли уклон?
Можно ли обслуживать водосточный узел после монтажа?
Подходит ли выбранный кабель для кровли и водостоков по официальной документации?
Если ответы есть, проект уже можно обсуждать предметно.
Если известно только “крыша 400 квадратов”, данных недостаточно.
Главный принцип для плоской кровли
Обогрев плоской кровли стоит проектировать вокруг движения воды.
Не вокруг общей площади.
Не вокруг количества снега.
И не вокруг желания увидеть полностью чистую крышу.
Самая важная зона часто занимает совсем небольшую часть поверхности – пространство вокруг воронки и путь, по которому к ней приходит талая вода.
Если этот путь остаётся свободным, большая часть снега может спокойно лежать на кровле.
Если путь перекрыт, даже мощный нагрев в неправильном месте не спасает водоотвод.
Поэтому хорошая система начинается с трёх вещей:
правильного уклона;
рабочей воронки;
свободного пути воды.
А уже потом к ним добавляется греющий кабель.
